本中心
伸縮器產品有：熱力管道
伸縮器、套管式
管道伸縮器、法蘭
管道伸縮器等。
一、伸縮器產品詳細資料：

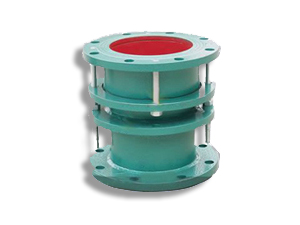

產品名稱：CS熱力管道伸縮器
該伸縮器的詳細資料：管道伸縮器適用范圍、管道伸縮器功能介紹、管道伸縮器優點、管道伸縮器特點等如下。
該伸縮器適用范圍：CS型熱力管道伸縮器產品適用于輸送溫度不高于450度的蒸汽和熱水管線上。
該伸縮器功能介紹：CS型熱力
管道伸縮器，它是由伸縮套、壓盤和伸縮體組合而成。主要用在蒸汽管道上面，補償蒸汽管道因熱脹冷縮產生的位移。
該伸縮器優點：伸縮量大、安裝簡單方便、維護方便。
該伸縮器特點：耐高壓、_。
二、伸縮器采用標準：
法蘭連接尺寸：GB/T9113.1-2000; GB/T9115.1-2000; JB78
壓力試驗：GB/T13927-1992; JB/T9092-1999
三、伸縮器主要技術參數：
| 公稱通徑 | 0.6MPa | 1.0MPa | 1.6MPa | 2.5MPa |
| 公稱壓力 | 0.9MPa | 1.5MPa | 2.4MPa | 3.75MPa |
| 試驗壓力Ps（MPa） | 0.66MPa | 1.1MPa | 1.76MPa | 2.75MPa |
| 適用溫度 | -29～125℃ 特殊 |
| 適用介質 | 淡水、海水、污水及輕質油品等 |
四、伸縮器主要零件的材質：
| 序號 | 名稱 | 數量 | |
| 1 | 伸縮體 | 1 | 0235、不銹鋼 |
| 2 | 壓盤 | 1 | Q235、不銹鋼 |
| 3 | 伸縮套 | 1 | 0235、不銹鋼 |
| 4 | 密封圈 | 1 | 氟橡膠、石墨盤根 |
| 5 | 螺栓 | n | Q23_、35、不銹鋼 |
| 6 | 螺母 | n | Q235、不銹鋼 |
| 7 | 外層 | 1 | 熱力油漆噴涂 |
五、
伸縮器具體參數：
| 公稱通徑DN（mm） | _長度L | 安裝長度L1 | _小長度L2 | 伸縮量 |
| 40 | 130 | 150 | 170 | 40 |
| 50 | 135 | 155 | 175 | 40 |
| 65 | 150 | 175 | 200 | 50 |
| 80 | 170 | 200 | 230 | 60 |
| 100 | 170 | 205 | 240 | 70 |
| 125 | 190 | 225 | 260 | 70 |
| 150 | 210 | 250 | 290 | 80 |
| 200 | 220 | 260 | 300 | 80 |
| 250 | 235 | 275 | 315 | 90 |
| 300 | 235 | 280 | 325 | 90 |
| 350 | 250 | 295 | 340 | 90 |
| 400 | 260 | 305 | 350 | 90 |
| 450 | 260 | 305 | 350 | 90 |
| 500 | 270 | 315 | 380 | 100 |
| 600 | 280 | 330 | 380 | 100 |
| 700 | 300 | 350 | 400 | 100 |
| 800 | 330 | 380 | 430 | 100 |
| 900 | 330 | 380 | 430 | 100 |
| 1000 | 350 | 400 | 450 | 100 |
| 1200 | 350 | 400 | 450 | 110 |
| 1400 | 390 | 445 | 500 | 110 |
| 1600 | 410 | 465 | 520 | 110 |
| 1800 | 430 | 485 | 540 | 110 |
| 2000 | 450 | 510 | 570 | 120 |
| 2200 | 480 | 545 | 610 | 130 |
| 2400 | 500 | 570 | 640 | 140 |
| 2600 | 540 | 615 | 690 | 150 |
| 2800 | 580 | 660 | 740 | 160 |
